Rotante - Doppio effetto 150-500 bar

Prodotti

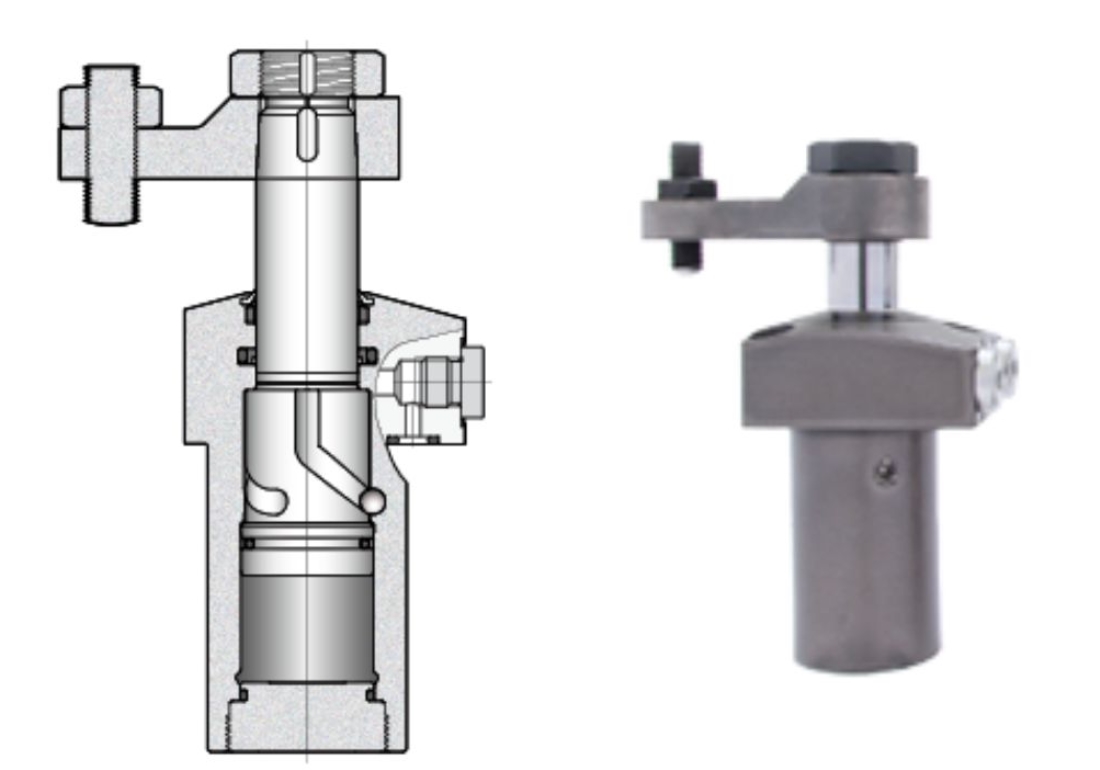

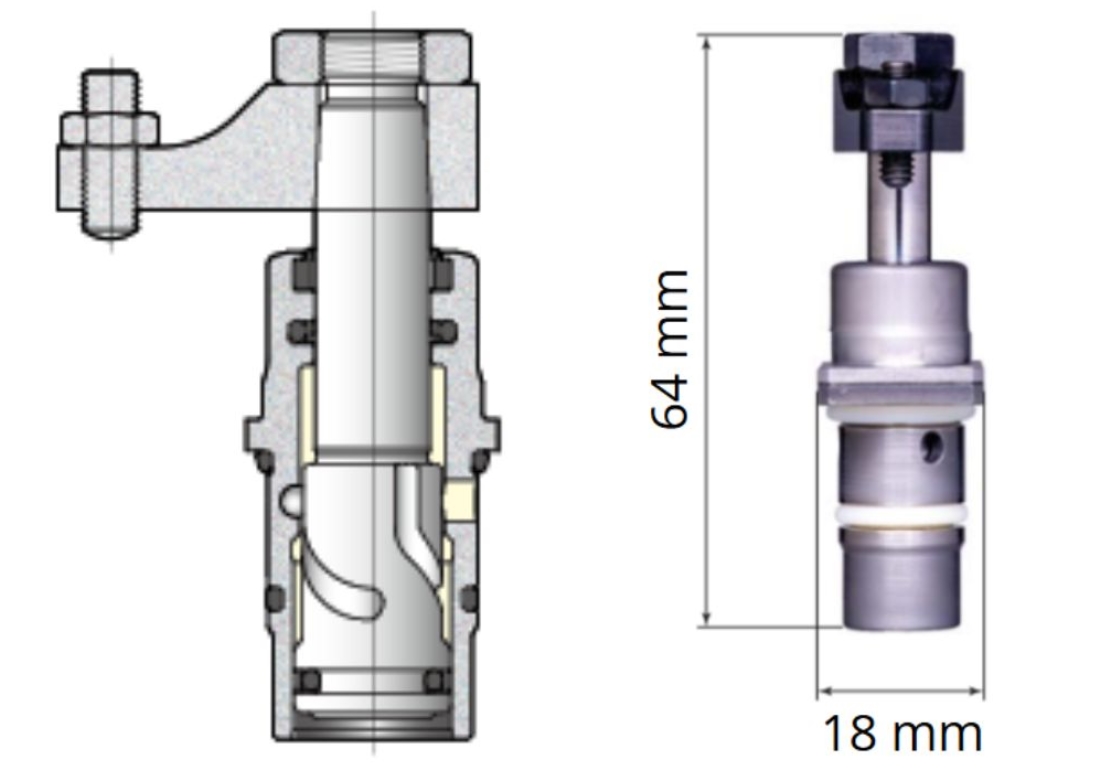

TIPOLOGIA STAFFA ROTANTE COMPATTA
SERIE CUC
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 50 a 150
Forza massima del cilindro (kN) da 0,38 a 2,4
Corsa di chiusura (mm) 5
Rotazione della staffa (°) 90
Tipologia di fissaggio Ad incasso con flangia (diam. 18)
Varianti Contattare AG Technik
Vantaggi Ingombri molto ridotti
Accessori Bussola conica(1)

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

TIPOLOGIA STAFFA ROTANTE COMPATTA
SERIE 240 - 3
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 350
Forza massima del cilindro (kN) da 0,5 a 2,2
Corsa di chiusura (mm) 8
Rotazione della staffa (°) 0/45/60/90
Tipologia di fissaggio A cartuccia
Varianti Diversi gradi di rotazione
Vantaggi Compatto
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

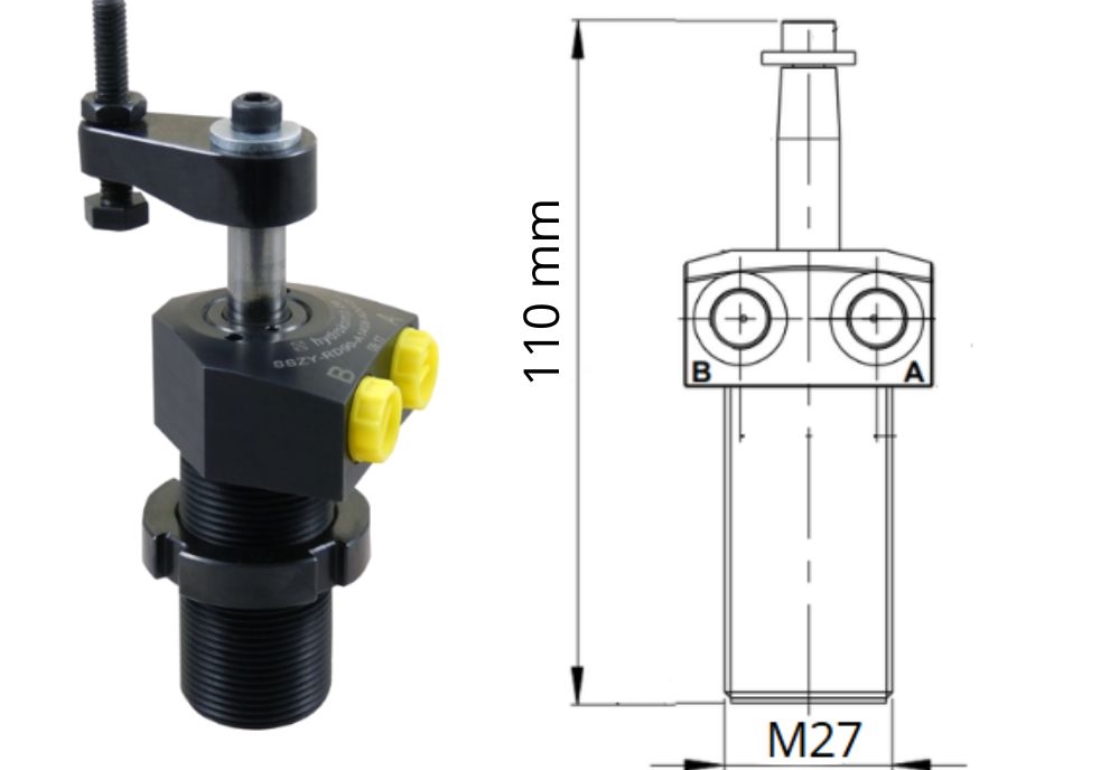

Prodotti

TIPOLOGIA STAFFA ROTANTE COMPATTA
SERIE 240 - 1
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 350
Forza massima del cilindro (kN) da 0,5 a 2,2
Corsa di chiusura (mm) 8
Rotazione della staffa (°) 0/45/60/90
Tipologia di fissaggio Avvitato su piastra (M27)
Varianti Diversi gradi di rotazione
Vantaggi Compatto
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

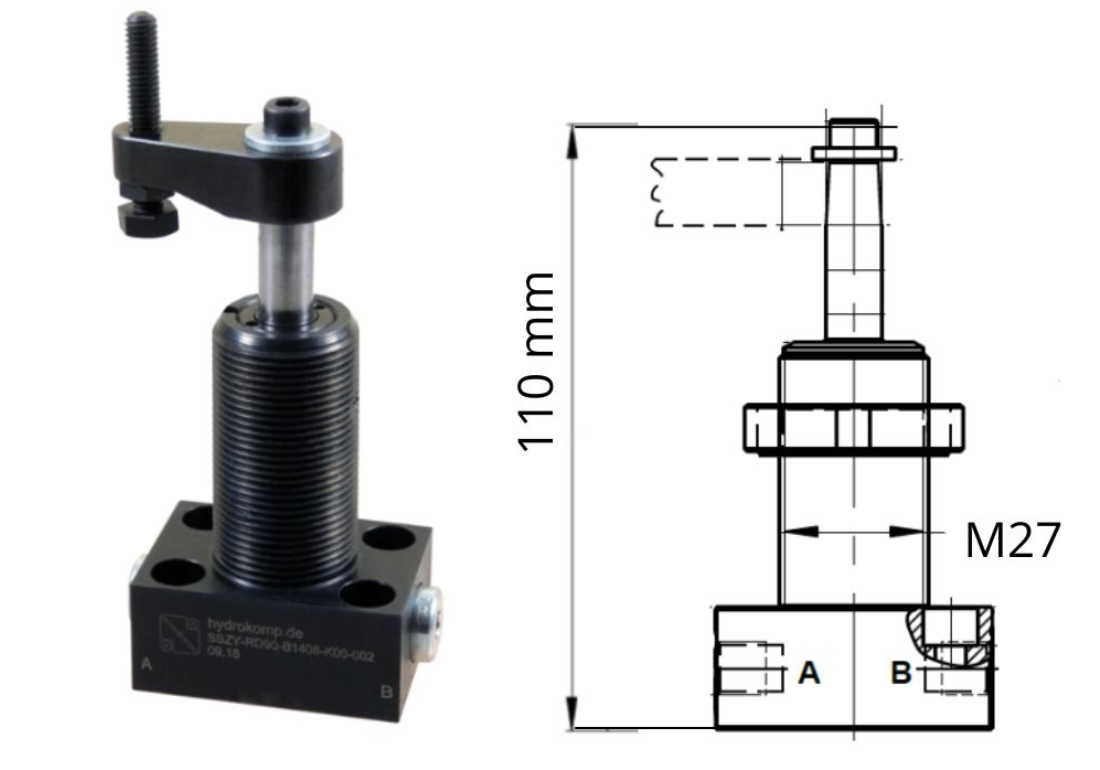

Prodotti

TIPOLOGIA STAFFA ROTANTE COMPATTA
SERIE 240 - 2
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 350
Forza massima del cilindro (kN) da 0,5 a 2,2
Corsa di chiusura (mm) 8
Rotazione della staffa (°) 0/45/60/90
Tipologia di fissaggio Flangia bassa
Varianti Diversi gradi di rotazione
Vantaggi Compatto
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

TIPOLOGIA STAFFA ROTANTE FLANGIA ALTA
SERIE CTK U
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 50 a 350
Forza massima del cilindro (kN) da 3,1 a 20,3
Corsa di chiusura (mm) da 8 a 30
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia alta
Varianti Staffa doppia(1) - Diversi gradi di rotazione(2) - Corsa lunga(3)
Vantaggi Ingombri ridotti
Accessori Valvola controllo flusso(4) - Valvola spurgo aria(5) - Bussola conica(6)
Icona Icona Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

1 2 3
