Rotante - Doppio effetto 150-500 bar

Prodotti

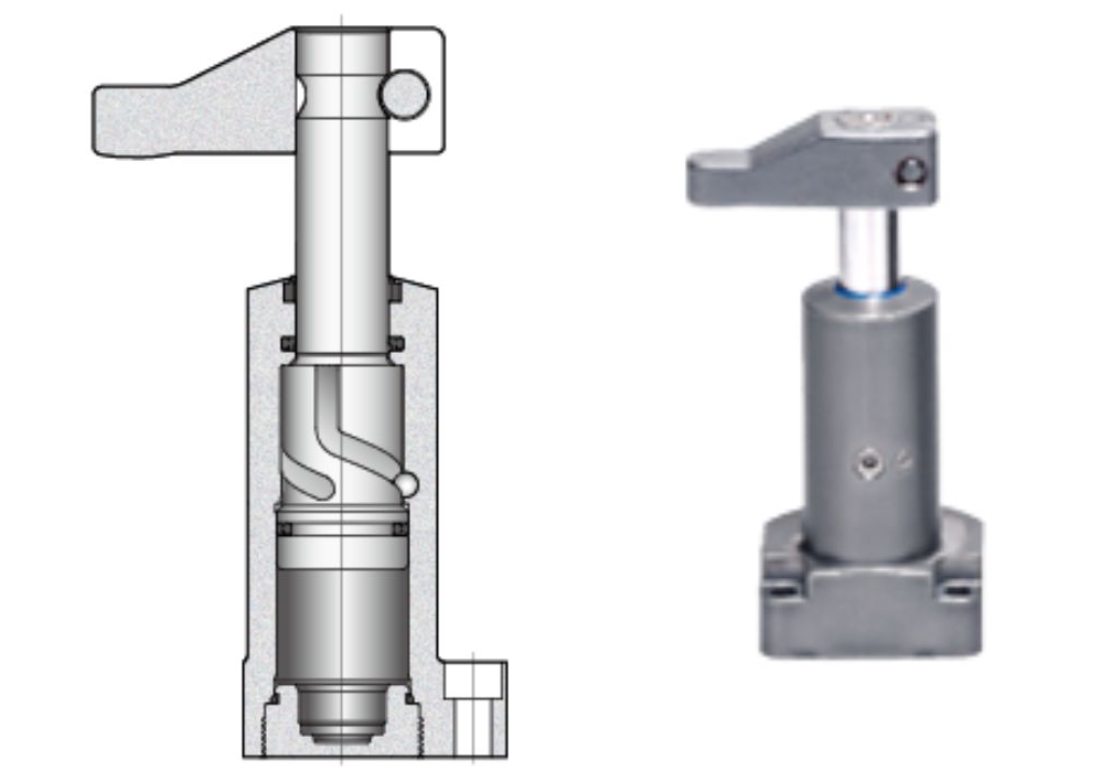

TIPOLOGIA STAFFA ROTANTE FLANGIA BASSA
SERIE CTW B
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 35 a 350
Forza massima del cilindro (kN) da 6,3 a 26,3
Corsa di chiusura (mm) da 10 a 16
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia bassa
Varianti Diversi gradi di rotazione
Vantaggi Ingombri ridotti
Accessori Valvola spurgo aria(2)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

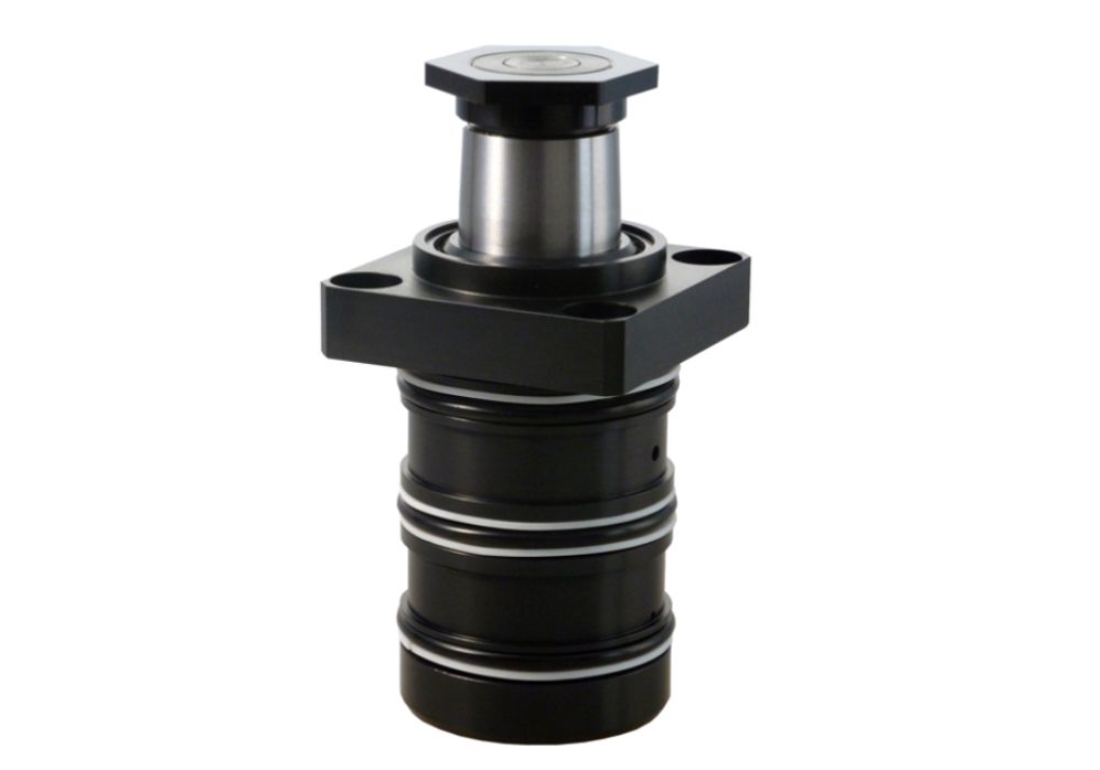

TIPOLOGIA STAFFA ROTANTE FLANGIA BASSA
SERIE 240 - 30
Funzionamento Idraulico a doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 41
Corsa di chiusura (mm) da 10 a 50
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia bassa con corpo filettato
Varianti Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

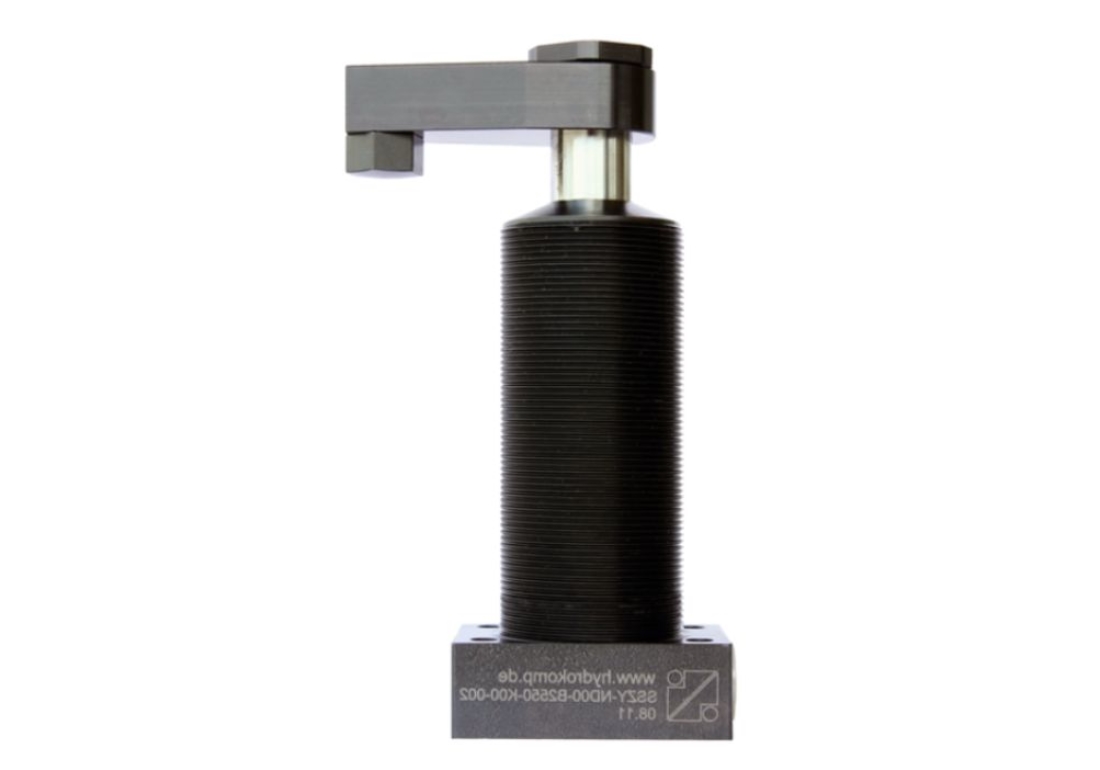

TIPOLOGIA STAFFA ROTANTE CON STELO FILETTATO
SERIE 240 - 50
Funzionamento Idraulico a doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 41
Corsa di chiusura (mm) 10 - 14
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Incasso con filetto
Varianti Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

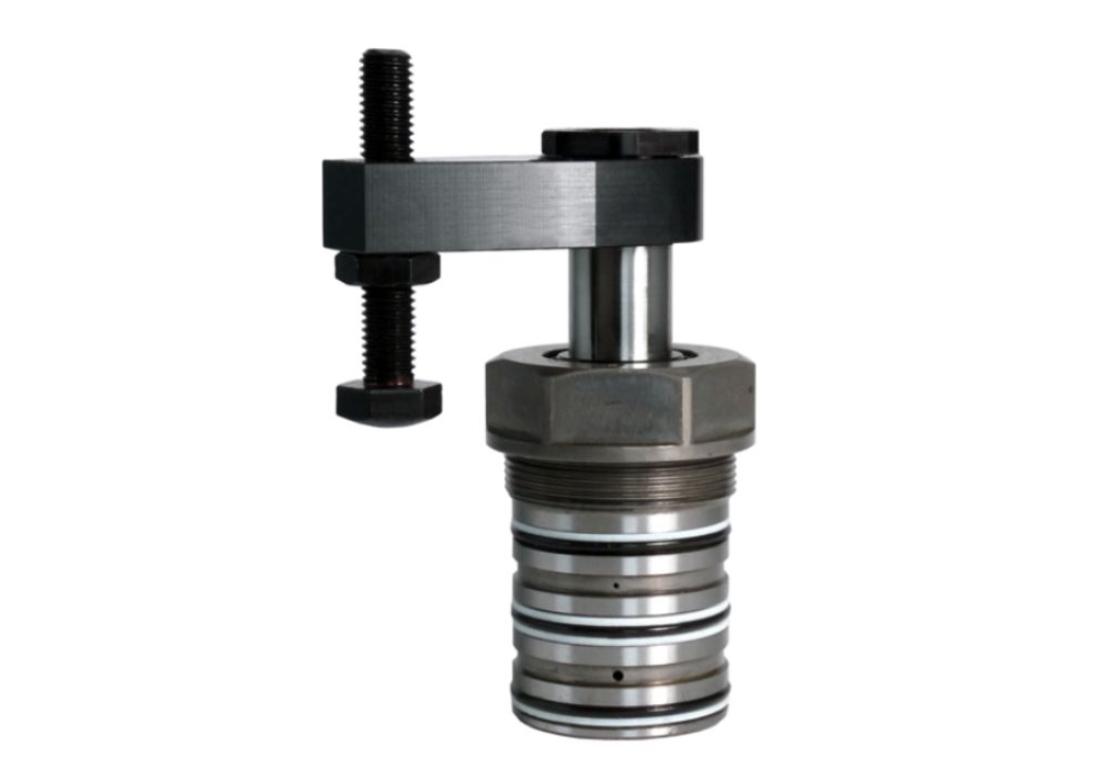

TIPOLOGIA STAFFA ROTANTE A CARTUCCIA
SERIE 240 - 60
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 41
Corsa di chiusura (mm) da 10 a 25
Rotazione della staffa (°) 0/30/65/60/90
Tipologia di fissaggio A cartuccia
Varianti Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

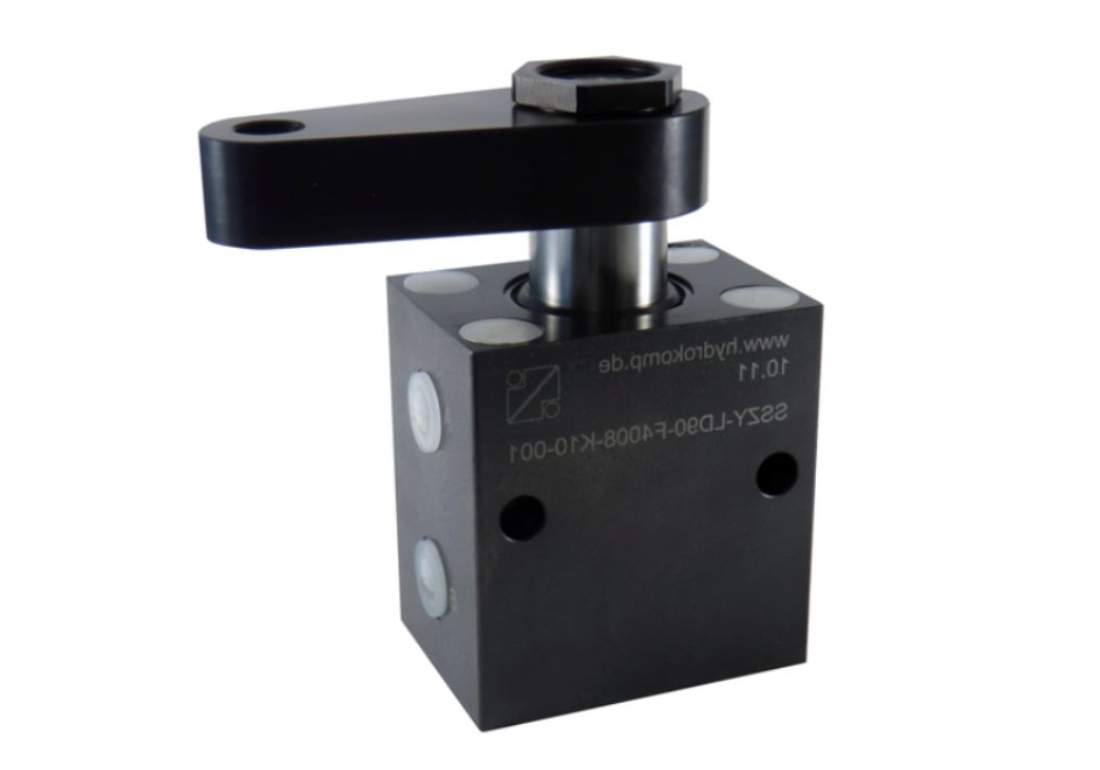

TIPOLOGIA STAFFA ROTANTE A BLOCCO
SERIE 240 - 40
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 41
Corsa di chiusura (mm) 8 - 11
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Avvitato su piastra
Varianti Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right
