Rotante - Doppio effetto 150-500 bar

Prodotti

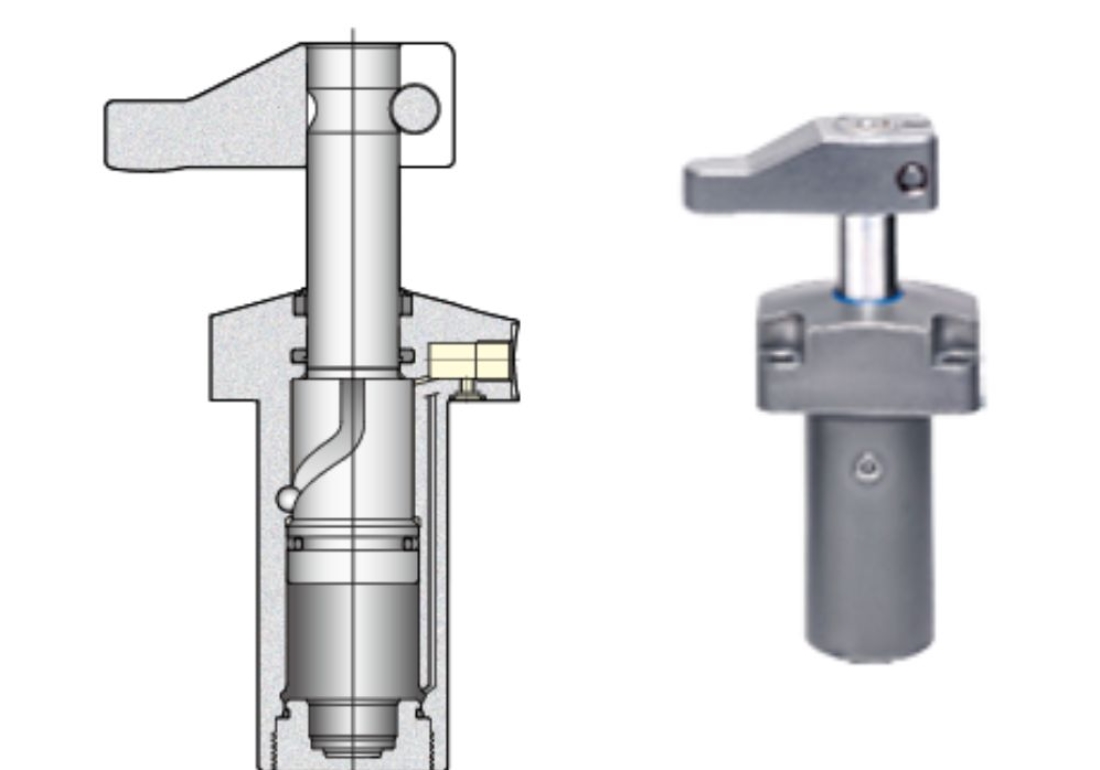

TIPOLOGIA STAFFA ROTANTE FLANGIA ALTA
SERIE CTW U
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 35 a 350
Forza massima del cilindro (kN) da 6,3 a 26,3
Corsa di chiusura (mm) da 10 a 16
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia alta
Varianti Diversi gradi di rotazione1)
Vantaggi Ingombri ridotti
Accessori Valvola spurgo aria(2)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

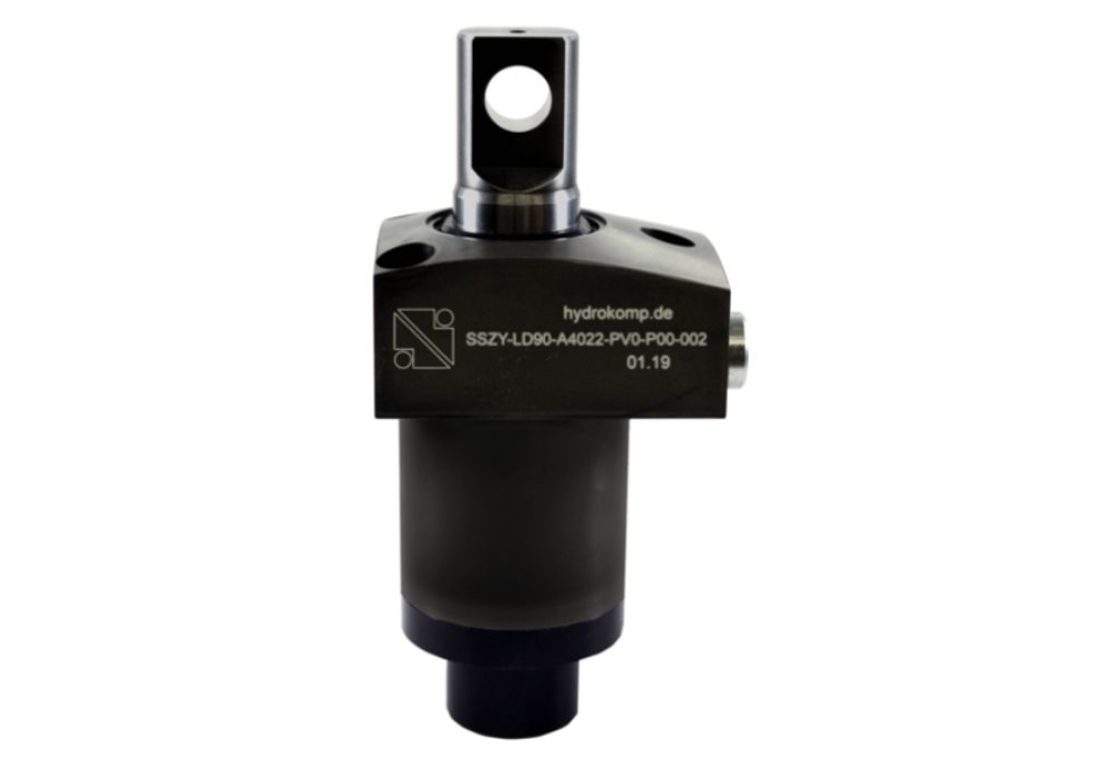

TIPOLOGIA STAFFA ROTANTE FLANGIA ALTA
SERIE 240 - 10
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 41
Corsa di chiusura (mm) da 10 a 50
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia alta
Varianti Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

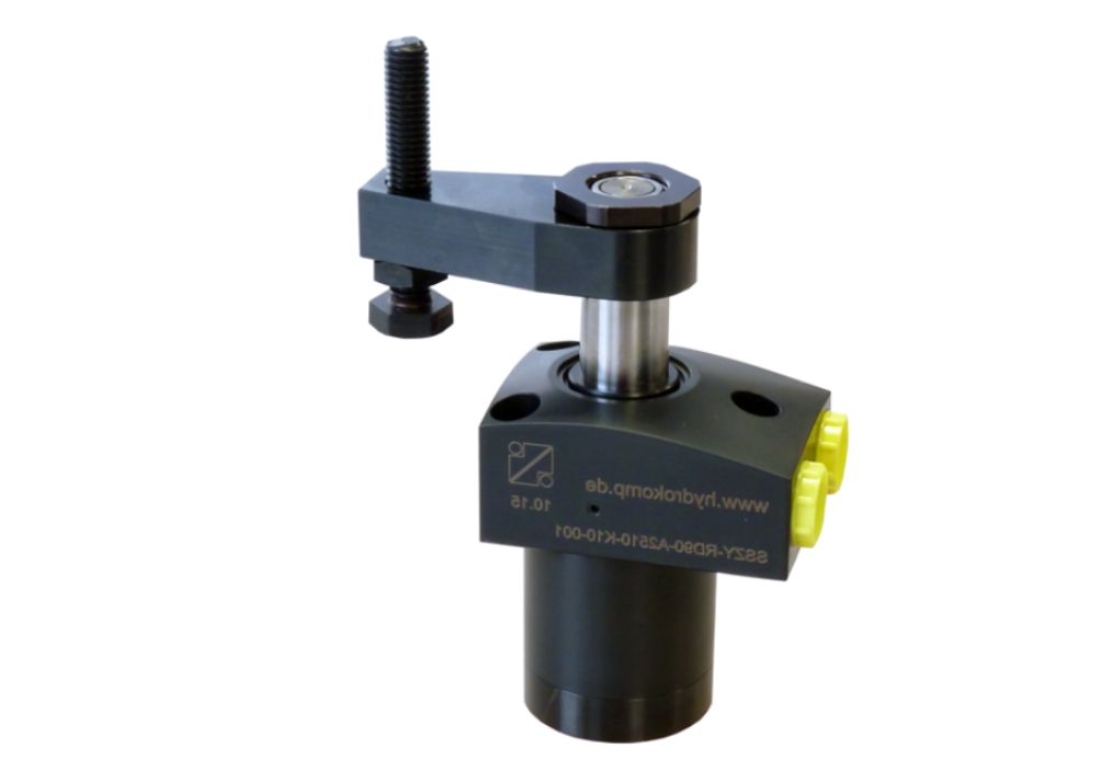

TIPOLOGIA STAFFA ROTANTE FLANGIA ALTA
SERIE 240 - 20
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 11
Corsa di chiusura (mm) 22 - 25
Rotazione della staffa (°) 0/30/65/60/90
Tipologia di fissaggio Flangia alta
Varianti Controllo di posizione opzionale - Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

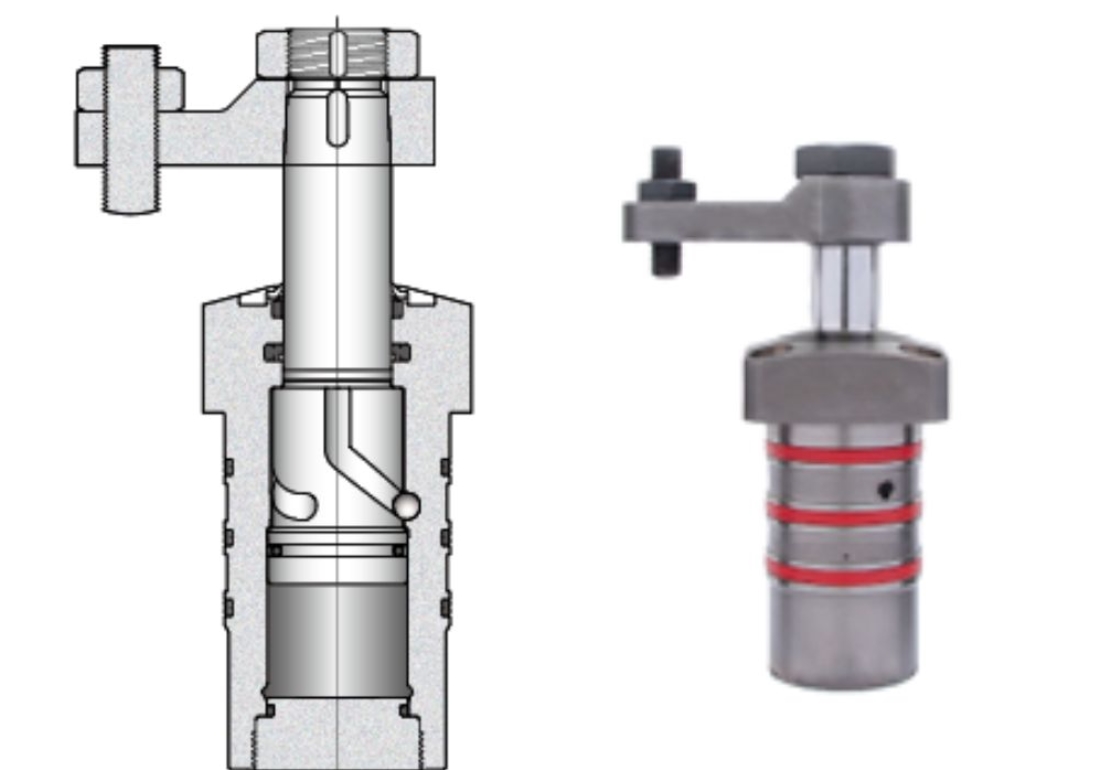

TIPOLOGIA STAFFA ROTANTE FLANGIA ALTA E INCASSO
SERIE CTK N
Funzionamento Idraulico Doppio Effetto
Pressione di sercizio (bar) da 50 a 350
Forza massima del cilindro (kN) da 3,1 a 20,3
Corsa di chiusura (mm) da 8 a 12
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Incassato con flangia
Varianti Staffa doppia(1) - Diversi gradi di rotazione(2)
Vantaggi Ingombri ridotti
Accessori Valvola controllo flusso(3) - Valvola spurgo aria(4) - Bussola conica(5)
Icona Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

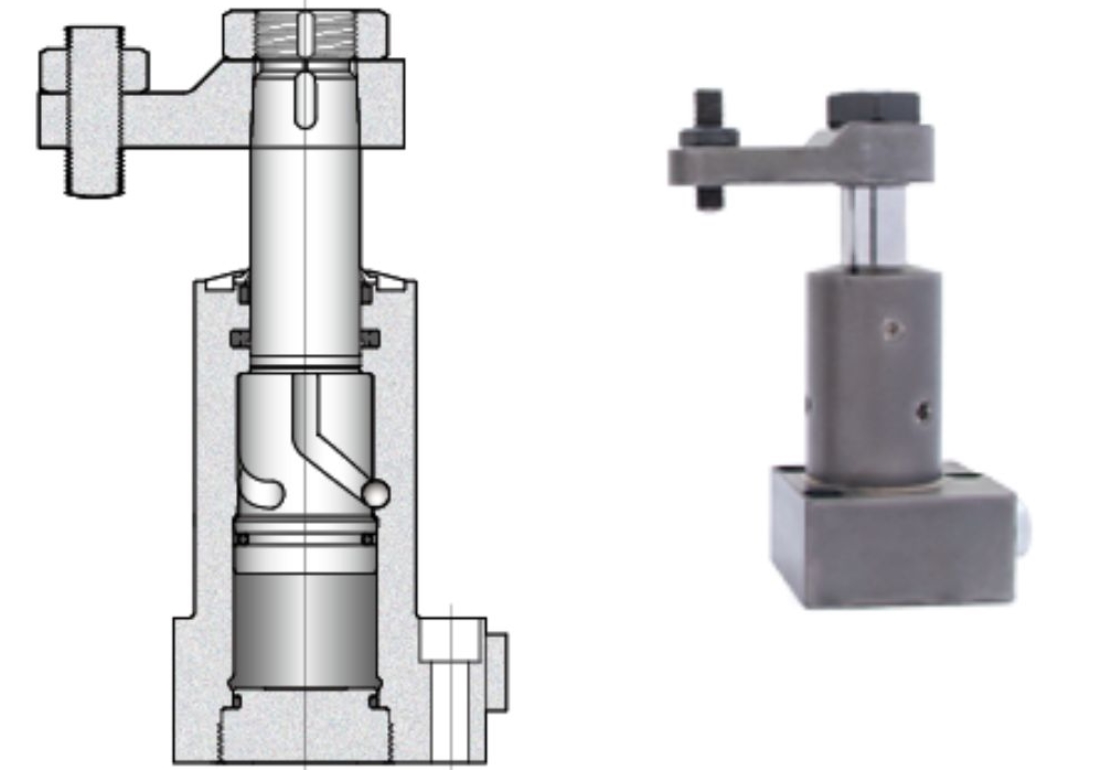

TIPOLOGIA STAFFA ROTANTE FLANGIA BASSA
SERIE CTK B
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 50 a 350
Forza massima del cilindro (kN) da 3,1 a 20,3
Corsa di chiusura (mm) da 8 a 30
Rotazione della staffa (°) 0/30/45/60/90
Tipologia di fissaggio Flangia bassa
Varianti Staffa doppia(1) - Diversi gradi di rotazione(2)
Vantaggi Ingombri ridotti
Accessori Valvola controllo flusso(3) - Valvola spurgo aria(4) - Bussola conica(5)
Icona Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

1 2 3
