Rotante con controllo - Doppio effetto 250-500 bar

Prodotti

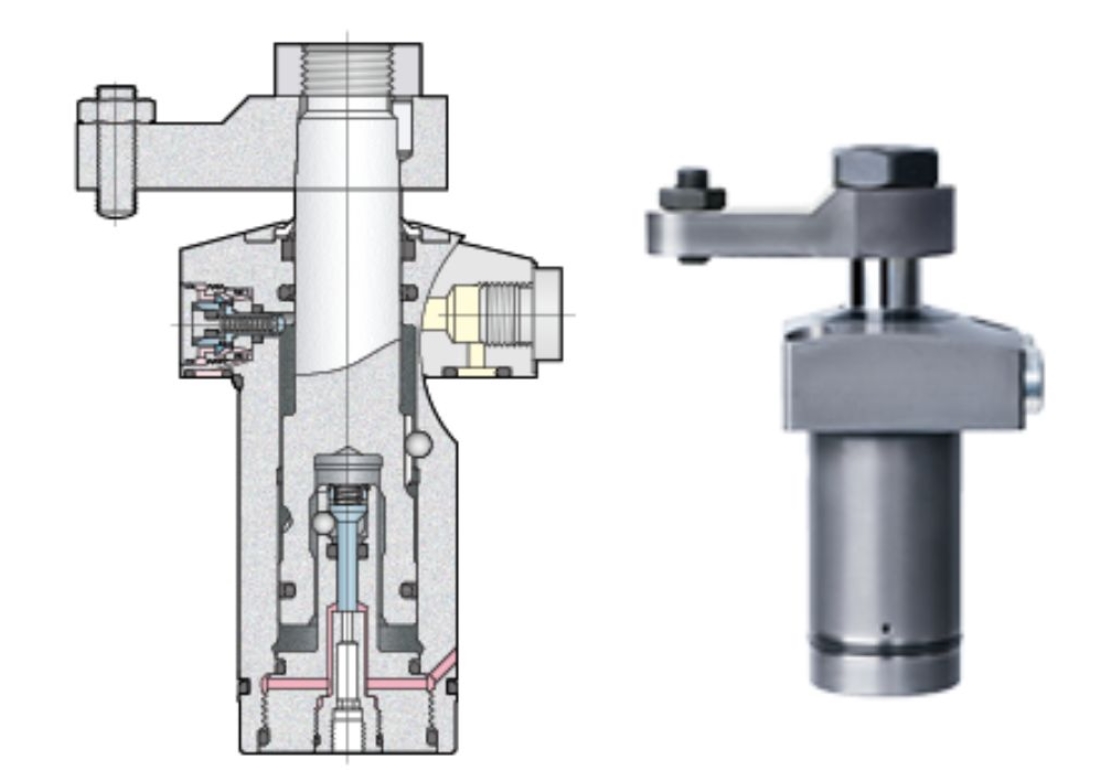

TIPOLOGIA STAFFA ROTANTE CON CONTROLLO DI POSIZIONE APERTA
SERIE CTK-B
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 50 a 250
Forza massima del cilindro (kN) da 5,1 a 20,3
Corsa di chiusura (mm) da 8 a 12
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Contattare AG Technik
Vantaggi Risparmio energetico - Controllo garantito - Ingombri ridotti
Accessori Valvola controllo flusso(1) - Valvola spurgo aria(2) - Bussola conica(3)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

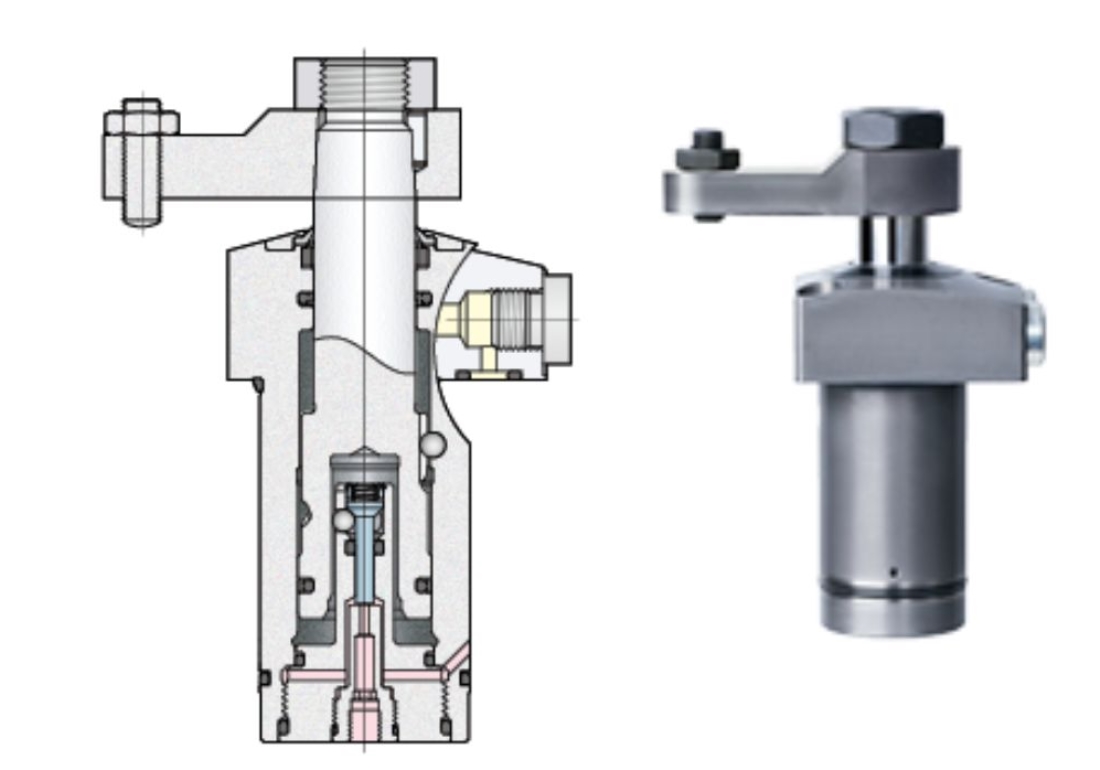

TIPOLOGIA STAFFA ROTANTE CON CONTROLLO DI POSIZIONE CHIUSA ED EXTRACORSA
SERIE CTK-C
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 50 a 250
Forza massima del cilindro (kN) da 5,1 a 20,3
Corsa di chiusura (mm) da 8 a 12
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Contattare AG Technik
Vantaggi Risparmio energetico - Controllo garantito - Ingombri ridotti
Accessori Valvola controllo flusso(1) - Valvola spurgo aria(2) - Bussola conica(3)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

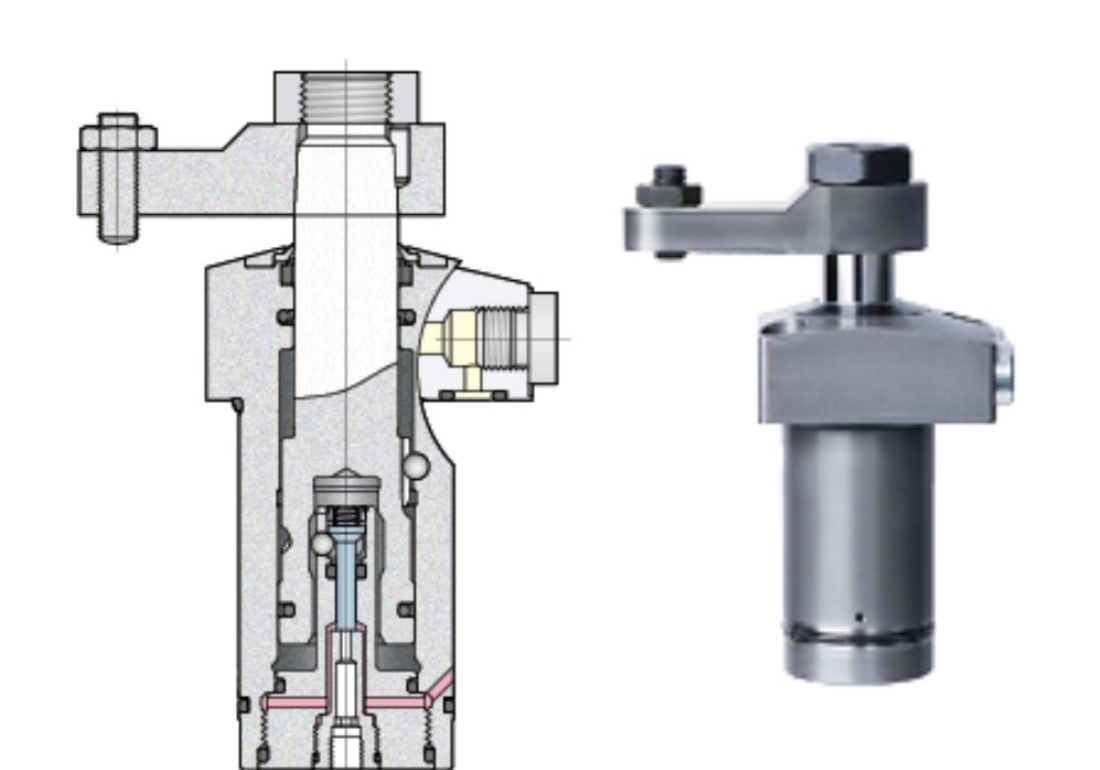

TIPOLOGIA STAFFA ROTANTE CON CONTROLLO DI POSIZIONE APERTA, CHIUSA ED EXTRACORSA
SERIE CTK-T
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 50 a 250
Forza massima del cilindro (kN) da 3,6 a 14,5
Corsa di chiusura (mm) da 8 a 12
Rotazione della staffa (°) 90
Tipologia di fissaggio Flangia alta
Varianti Contattare AG Technik
Vantaggi Risparmio energetico - Controllo garantito - Ingombri ridotti
Accessori Valvola controllo flusso(1) - Valvola spurgo aria(2) - Bussola conica(3)
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right

Prodotti

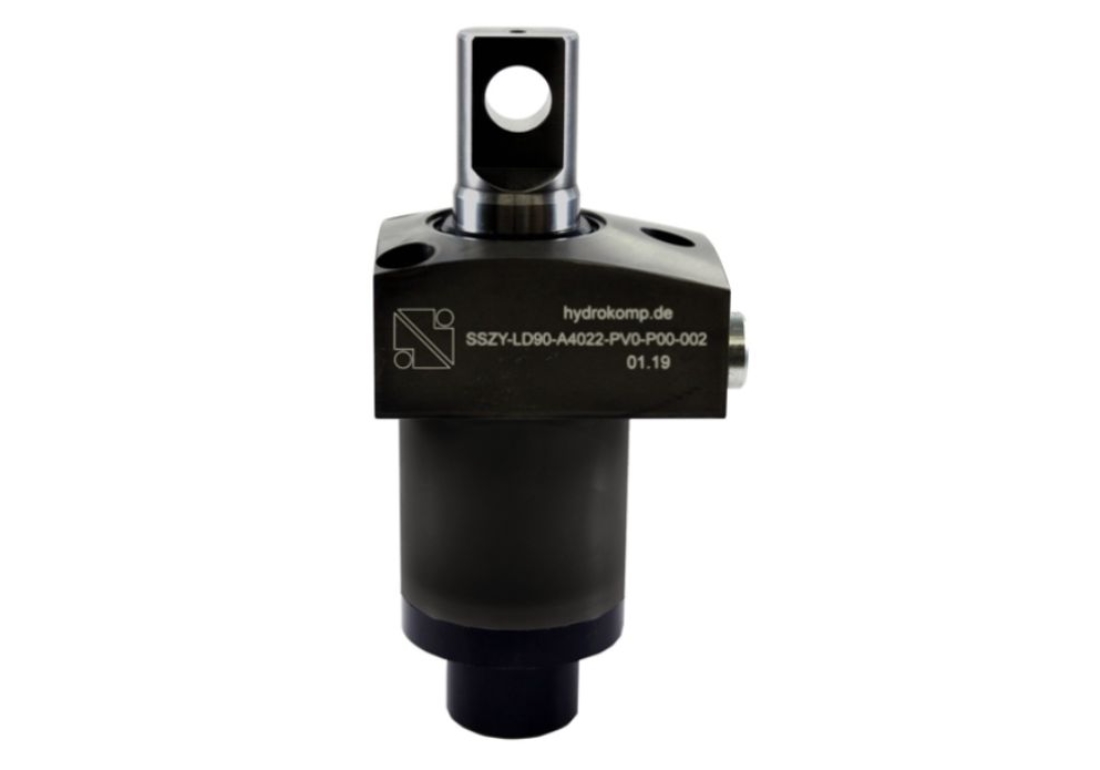

TIPOLOGIA STAFFA ROTANTE CON CONTROLLO DI POSIZIONE
SERIE 240-20
Funzionamento Idraulico doppio effetto
Pressione di sercizio (bar) da 25 a 500
Forza massima del cilindro (kN) 11
Corsa di chiusura (mm) 22 - 25
Rotazione della staffa (°) 0/30/65/60/90
Tipologia di fissaggio Flangia alta
Varianti Controllo di posizione opzionale - Diversi gradi di rotazione
Vantaggi Contattare AG Technik
Accessori Contattare AG Technik
Icona

desktop_mac  WEB SITEkeyboard_arrow_right

picture_as_pdf  SCHEDA PDFkeyboard_arrow_right

content_copy  CADkeyboard_arrow_right
